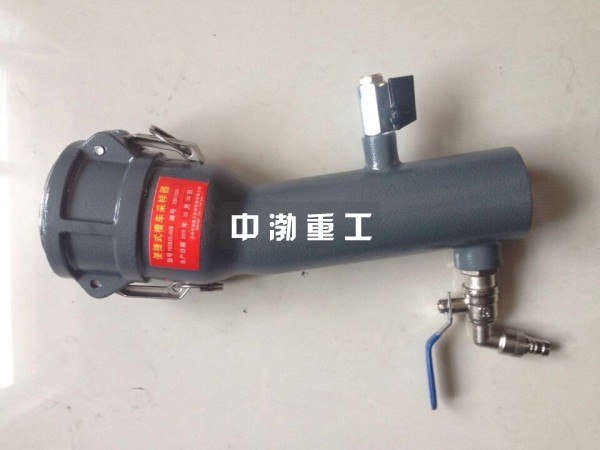

油罐車底部采樣器

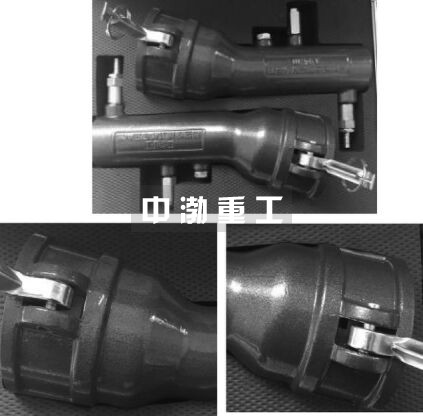

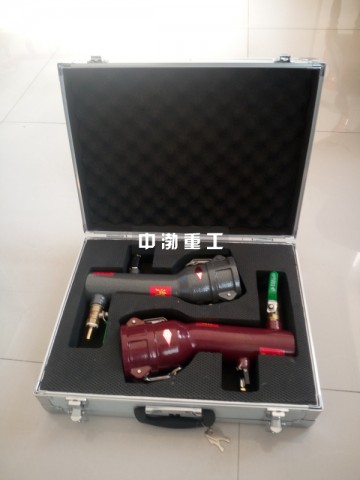

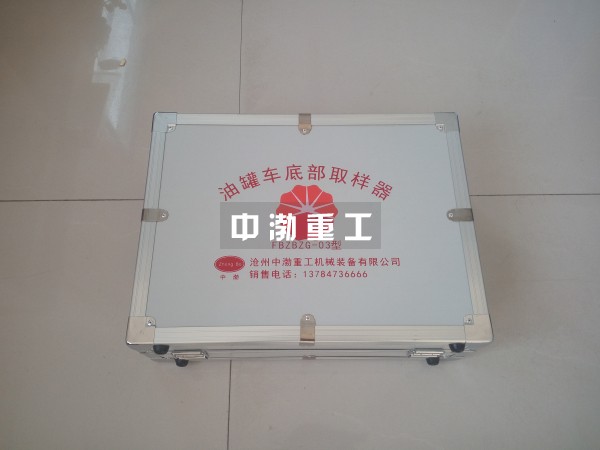

一、產品材質： 1 底部采樣器材質：6061（鋁合金） 該材質主要含有鎂和硅兩種元素，其集中了 4A01 系列和 5052 系列的優點，6061 材質是一種適合鋁鑄鍛造產品，尤其適用于對抗腐蝕性、氧化性要求高的環境使用，同時鋁材質本身具有防爆特性。可使用性好，接口特點優良，容易涂層，加工性好。多用于低壓武器和飛機壓力管路接頭上。 2 存放箱材質：新型鋁合金板材,是一種綜合性能優異的新材料。它與普通鋁合金材料不同的是比重輕,理論上只有普通鋁合金的 1/10;, 而且符合輕質高強度、抗沖擊、耐磨的要求。二、制作工藝: 1容量倉與陰端接頭的連接工藝：本產品為一體鑄造成型，容量倉與 陰端接頭處無焊接及螺紋連接，該工藝有效避免了焊接缺陷、螺紋連接容易松動及承壓性差的缺陷。 示圖：

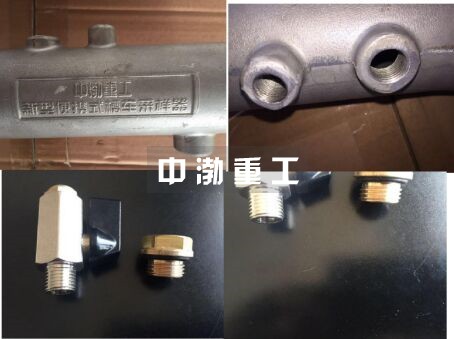

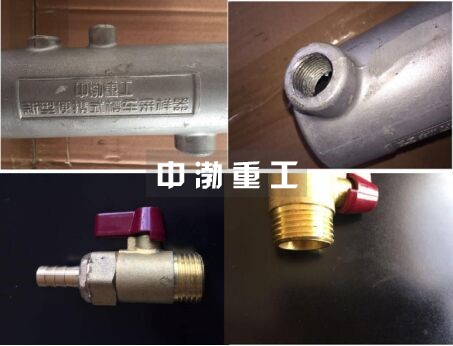

2容量倉與排氣閥的連接工藝：容量倉與排氣閥的連接工藝為螺紋連接并采用進口日本三鍵threebond TB 3350B 螺紋用導電密封劑，既保證容量倉與排氣閥螺紋連接處的密封性又保證了容量倉與排氣閥之間的導電性。 本產品的旋閥螺紋在采樣器的螺紋上，其內螺紋符合機械部標準 JB/ZQ4720-2006 中有效長度的規定，同時滿足鋁合金材質的螺紋旋 入深度要求（L=1.5d~2.5d）。因此，當注入油品產生正壓力時，不會 因強度低而引發滑扣、脫口等現象。本產品采用整體鑄造，單獨的旋 閥螺紋管保證了螺紋旋入的有效長度，進而保證了螺紋抗拉強度與抗 扭強度；同時，本產品的放油閥門根部位于采樣器的母體的最低油位處，使采樣器內干凈無存油。 示圖：
三、密閉性： 1各連接處的承壓能力： 試壓檢驗方法：水壓試驗 試驗壓力：10MPa （1）試驗前,各連接部件的緊固螺栓須裝配齊全,并將兩個量程相同、經過校正的壓力表裝在試驗裝置上便于觀察的地方。 （2）將底部采樣器充滿水后,用頂部的排氣閥排凈內部的氣體.檢查外表面是否干燥. （3）緩慢升壓至 8MPa 壓力,確認無泄漏后繼續升壓到規定的試驗壓力 10MPa，然后保壓 5 分鐘進行檢查.檢查期間壓力保持不變。 水壓試驗的合格標準是：
